PC転倒ます型雨量計 計数器セット

  • 転倒ます型の隔測用雨量計感部です。口径200mmの受水口に入る雨量の一定量(0.5mm)毎に転倒ますが転倒動作をリードスイッチで検出して、接点パルス信号を出力します。
  • 長期間安定した観測・計測が可能です。
  • 設置が比較的容易です。
  • 本体中央にくびれを持たせ、風の影響を軽減します。
  • 自記電接計数器は、商用電源のない場所で使用できるため、設置場所を選ばず長期間記録が可能です。紙に記録します。
  • 切替スイッチで1日/7日の記録速度で設定可能です。
  • コンパクトサイズになり、取り扱いが簡単です。
  • 雨量計からの信号を見やすく積算記録が可能です。

・ MORE INFORMATION

AN-011
PC転倒ます型雨量計
AJ-20
自記電接計数器

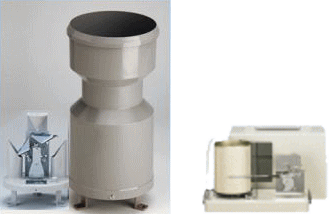

PC転倒ます型雨量計 計数器セット

製品No. 5-34RC (一般品)
セット内容 AN-011 PC転倒ます型雨量計
AJ-20  自記電接計数器
価格(税抜き) ¥168,000

製品No. 5-34RC-K (気象庁検定品)
セット内容 AN-011-K  PC転倒ます型雨量計(気象庁検定品)
AJ-20    自記電接計数器
価格(税抜き) ¥185,000

センサ部 仕様

製品No. AN-011
製品名 PC転倒ます型雨量計
受水口径 直径:200o
1転倒雨量 雨量0.5mm
受感部 クロムメッキ仕上げ(転倒ます共)
測定精度 20o以下の雨量のとき:±0.5o以内
20oを超える雨量のとき:±3%以内
出力信号 リードスイッチによるメーク接点出力(0.11〜0.13秒)
外径寸法 450(H)×216(φ)mm
質量 約2.4kg
胴体材料 ポリカーボネイト
付属コード 10m
接点容量 3VA(DC30V・0.2A MAX)
使用温度範囲 1〜50℃(凍結しないこと)

計数器 仕様

製品No. AJ-20(1・7日切り替え式)
製品名 自記電接計数器
測定範囲 0〜100 パルス反復記録1 パルス記録最小目盛りの1/2
(雨量1 パルス/0.5mmにおいて0〜50mm反復記録)
電源 信号用:DC3V 単一乾電池(×4本)または外部電源
自記時計用:DC3V
消費電流 信号用:約300mA
自記時計用:1 日設定200μA、7 日設定140μA
接続端子 結線端子 M6
記録ペン 記録ペン 専用カートリッジペン
7 日用記録用紙で約1 年間連続使用可能(屋内使用にて)
記録用紙 1 日用/7 日用
使用温度範囲 0〜40℃
記録設定 1 日/7 日 兼用(切替スイッチにて選択)
材質 SPCC(内部機構:黄銅・SUS304)
寸法・重量 280(W)×206(H)×142(D)mm ・ 約4.2kg
外装処理 メラミン焼付塗装仕上げ、外装色:DIC547s
