75型百葉箱
- 気象観測に欠かせない百葉箱。簡単かつスピーティに組み立てることができます。
- 脚は、スチール脚、ステンレス脚、木脚の３タイプです。
- 羽根形状は両屋根は単葉型があり、片屋根は単葉型と複葉型があります。
- 更新日：2024/07/27
・ MORE INFORMATION
- 75型両屋根百葉箱
片屋根
| 製品No. | 製品名 | 内寸法 | 構造 | 脚仕様 | 羽根形状 | 価格（税抜き） | 2024年12月11日～ 価格（税抜き） |
|---|---|---|---|---|---|---|---|
| AND-75-S | 75型片屋根百葉箱 | W750×D750×H780mm | 組立式 | スチール脚 | 単葉 | ￥291,000 | ￥323,500 |
| AND-75-W | 75型片屋根百葉箱 | W750×D750×H780mm | 組立式 | スチール脚 | 複葉 | ￥325,000 | ￥358,500 |
| AND-75-SU | 75型片屋根百葉箱 | W750×D750×H780mm | 組立式 | ステンレス脚 | 単葉 | ￥321,000 | ￥356,500 |
| AND-75-WU | 75型片屋根百葉箱 | W750×D750×H780mm | 組立式 | ステンレス脚 | 複葉 | ￥355,000 | ￥391,500 |
| 本 体 の み ※確認事項:必ずお読みください | |||||||
| AND-75-SNR | 75型片屋根百葉箱 （本体のみ） |
W750×D750×H780mm | 組立式 | 脚なし | 単葉 | ￥256,000 | ￥285,000 |
| AND-75-WNR | 75型片屋根百葉箱 （本体のみ） |
W750×D750×H780mm | 組立式 | 脚なし | 複葉 | ￥290,000 | ￥320,000 |
両屋根
| 製品No. | 製品名 | 内寸法 | 構造 | 脚仕様 | 羽根形状 | 価格（税抜き） |
|---|---|---|---|---|---|---|
| AND-75L-S | 75型両屋根百葉箱 | W750×D750×H780mm | 組立式 | スチール脚 | 単葉 | ￥282,000 |
| AND-75L-D | 75型両屋根百葉箱 | W750×D750×H780mm | 組立式 | 木脚 | 単葉 | ￥277,200 |

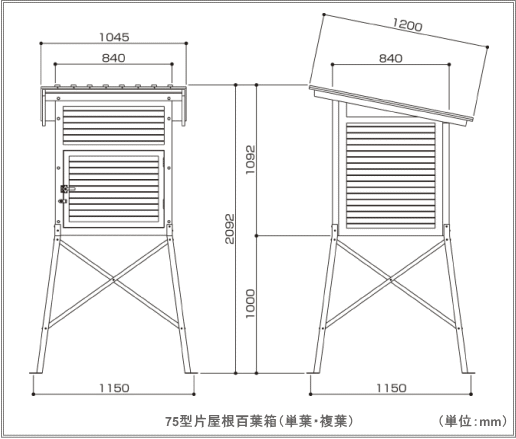

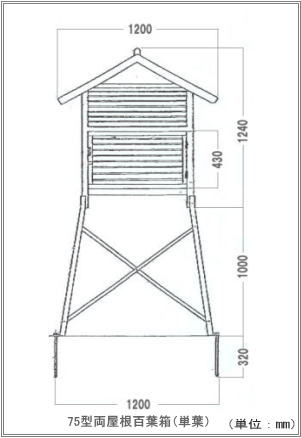

図面
| ＜脚部形状＞ | ＜羽根形状＞ | ||
|---|---|---|---|
 |
 |
 |
 |
| スチール脚・ステンレス脚 | 木脚 | 単葉型 | 複葉型 |
| ＜組み立て方＞ | |||||
|---|---|---|---|---|---|
 |
 |
 |
|||
| ① | 床板に正面枠と背面枠を、ほぞの 凸凹を差し込む様にして組みます。 |
② | 側面枠を、床板にほぞで合わせて 固定。計器板をいれ正面・背面枠から ボルトで固定します。 |
③ | 組み上げた枠に、止金具部を 合わせて屋根をのせボルトで 固定すれば完成です。 |
