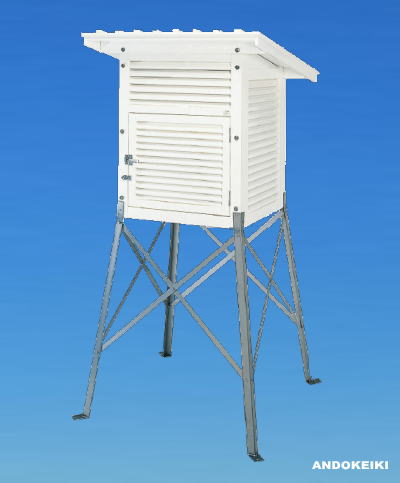

51型百葉箱
- 気象観測に欠かせない百葉箱。誰にでも簡単かつスピーティに組み立てることができます。
- 脚はスチール脚、ステンレス脚、木脚の３タイプです。
- 羽根形状は単葉型と複葉型があります。
- 更新日：2024/07/27
仕様
| 製品No. | 製品名 | 内寸法 | 構造 | 脚仕様 | 羽根形状 | 価格（税抜き） | 2024年12月11日～ 価格（税抜き） |
|---|---|---|---|---|---|---|---|
| AND-51-S | 51型百葉箱 | W515×D515×H530mm | 組立式 | スチール脚 | 単葉 | ￥219,000 | ￥243,500 |
| AND-51-W | 51型百葉箱 | W515×D515×H530mm | 組立式 | スチール脚 | 複葉 | ￥240,000 | ￥268,500 |
| AND-51-SU | 51型百葉箱 | W515×D515×H530mm | 組立式 | ステンレス脚 | 単葉 | ￥249,000 | ￥276,500 |
| AND-51-WU | 51型百葉箱 | W515×D515×H530mm | 組立式 | ステンレス脚 | 複葉 | ￥270,000 | ￥301,500 |
| 本 体 の み ※確認事項:必ずお読みください | |||||||
| AND-51-SNR | 51型百葉箱 （本体のみ） |
W515×D515×H530mm | 組立式 | 脚なし | 単葉 | ￥184,000 | ￥205,000 |
| AND-51-WNR | 51型百葉箱 （本体のみ） |
W515×D515×H530mm | 組立式 | 脚なし | 複葉 | ￥205,000 | ￥230,000 |

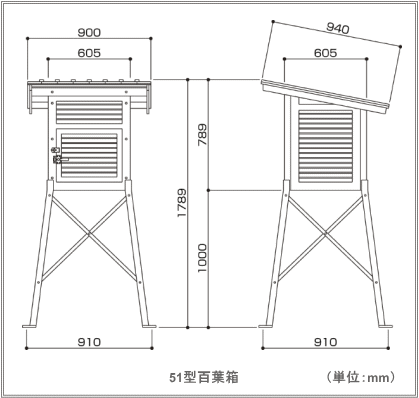

図面
| ＜脚部形状＞ | ＜羽根形状＞ | ||
|---|---|---|---|
 |
 |
 |
 |
| スチール脚・ステンレス脚 | 木脚 | 単葉型 | 複葉型 |
| ＜組み立て方＞ | |||||
|---|---|---|---|---|---|
 |
 |
 |
|||
| ① | 床板に正面枠と背面枠を、ほぞの 凸凹を差し込む様にして組みます。 |
② | 側面枠を、床板にほぞで合わせて 固定。計器板をいれ正面・背面枠から ボルトで固定します。 |
③ | 組み上げた枠に、止金具部を 合わせて屋根をのせボルトで 固定すれば完成です。 |
