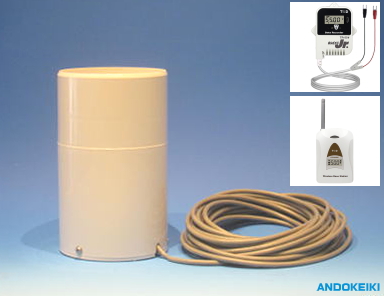

小型付転倒ます型雨量計 無線データロガーセット
- 大型雨量計の受水口径（φ200）を半分（φ100）にし設置を容易に！
- 軽量でコンパクトな設計で設置が容易（単管パイプなど）
- 安価ながら強固な構造。耐久性に優れている
- ポリカーボネイト製で小型・軽量・強固な設計になっています。 製造時に精度調整・試験を実施して おり、精度は大型雨量計と変わりありません。日本製です。
- 無線データロガーは雨量計から来るパルス信号を測定・記録する子機と、記録データを無線通信で収集する親機とで構成するデータロガーです。高速で広範囲の無線通信を実現します。 このセットの親機は、USBでパソコンに直接接続するRTR500BCです。記録データを収集・転送、モニタリング等を行います。
- 更新日：2024/06/09
・ MORE INFORMATION
- AWJ-25
- 小型転倒ます型雨量計
- RTR505B
- 無線データロガー
- PIC-3150
- パルス入力 ケーブル
- RTR500BC
- 無線データ収集機
- USBケーブルでパソコンに接続、
- 無線収集イメージ
小型転倒ます型雨量計 無線データロガーセット
| 製品No. | 25-RWⅢ （一般品） |
|---|---|
| セット内容 | AWJ-25 小型転倒ます型雨量計 RTR505B 無線データロガー PIC-3150 パルス入力 ケーブル RTR500BC 無線データ収集機 |
| 価格（税抜き） | ￥123,000 |
| 製品No. | 100-RWⅢ-K （気象庁検定品） |
|---|---|
| セット内容 | AWJ-100K 小型転倒ます型雨量計（気象庁検定品） RTR505B 無線データロガー PIC-3150 パルス入力 ケーブル RTR500BC 無線データ収集機 |
| 価格（税抜き） | ￥147,000 |
センサ部 仕様
| 製品No. | AWJ-25（RFT-25）一般品 AWJ-100K（MK-100K）気象庁検定品 |
|---|---|
| 製品名 | 小型転倒ます型雨量計 |
| 測定レンジ | 0.5mm/ 1 転倒 |
| 出力信号 | リードスイッチによる接点出力 |
| 許容誤差 | ±5% 以内 |
| 設置用ねじ穴 | 底部に6mm インサート2ヶ所 |
| 付属品 | ケーブル0.3mm2 2芯×10m L型取付金具×1 樹脂バンド×2 |
| 寸法 | 受水口径：φ100 mm 最大径：φ105mm 高さ：172mm |
| 重量 | 300g |
- ※市販ステンレスバンド交換で電柱にも設置可能
データロガー 仕様
| 製品No. | RTR505B |
|---|---|
| 製品名 | 無線データロガー |
| 測定対象 | パルス 1ch |
| 測定範囲 | 接点/電圧 |
| 表示 | 測定値、電池寿命警告、その他 |
| 記録データ | 16000 |
| 記録間隔 | 15通り 1秒~60分 |
| 記録モード | エンドレス/ワンタイム |
| 通信 | 光通信、特小無線通信 |
| 電源 | リチウム電池 |
| 本体動作環境 | -40℃~80℃ (無線通信をする場合: -30~80℃) |
| 大きさ | H:62mm × W:47mm × D:19mm アンテナ長：24mm 質量：約50ｇ |
| 防水性 | IP64 |
| 電池寿命 | 約10ヶ月 |
| 付属品 | リチウム電池 LS14250 または LS26500, ストラップ, 取扱説明書 (保証書付) 一式 |
| ※ 詳しい仕様はこちら | |
パルス入力 ケーブル 仕様
| 製品No. | PIC-3150 |
|---|---|
| 製品名 | パルス入力 ケーブル |
| ケーブルの長さ | 1.4m |
データ収集機 仕様
| 製品No. | RTR500BC |
|---|---|
| 製品名 | 無線データ収集機 |
| 通信 | USB、シリアル通信、光通信、特小無線通信 |
| 警報の確認方法 | メール |
| 電源 | 単3アルカリx2、ACアダプタ、USBバスパワー |
| 本体動作環境 | 温度: -10~60℃ (外部電源使用時 -30~60℃) |
| 湿度: 90%RH以下(結露しないこと) | |
| 大きさ | H:96mm × W:65.8mm × D:24.4mm アンテナ長：55mm 質量：約65ℊ |
| 防水性 | なし |
| 付属品 | USB Mini-B 通信ケーブル (US-15C), 取扱説明書 (保証書付) 一式 |
| ※詳しい仕様はこちら | |
