- 工業用温度計

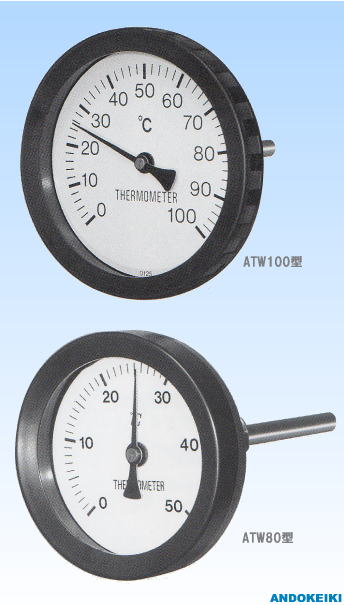

- T型バイメタル式指示温度計（屋内用 保護管付）
T型バイメタル式指示温度計（保護管付）
- 工業用として様々なところで使われています。
- 全てPT1/2ネジが付いています。（標準）その他のネジや感温部のステンレス加工などはお見積いたします。
- 空調設備用：ユニオン式
- 配管機材用：保護管を付けて使用
- 更新日：2019/08/27
・ MORE INFORMATION
- 保護管

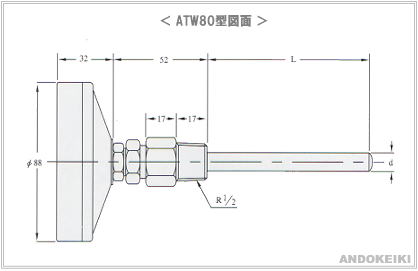

図面
0～50℃保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-050-50H | φ80 | 0～50℃ 1/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥7,600 | ￥12,200 |
| ATW80-050-75H | " | " | L＝75mm×φ11(12) | " | ￥7,600 | ￥12,200 |
| ATW80-050-100H | " | " | L＝100mm×φ11(12) | " | ￥7,600 | ￥12,200 |
| ATW80-050-150H | " | " | L＝150mm×φ11(12) | " | ￥9,400 | ￥14,000 |
| ATW80-050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,000 |
| ATW100-050-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,200 | ￥12,800 |
| ATW100-050-75H | " | " | L＝75mm×φ11(12) | " | ￥8,200 | ￥12,800 |
| ATW100-050-100H | " | " | L＝100mm×φ11(12) | " | ￥8,200 | ￥12,800 |
| ATW100-050-150H | " | " | L＝150mm×φ11(12) | " | ￥10,200 | ￥14,800 |
| ATW100-050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,800 |
0～100℃保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-0100-50H | φ80 | 0～100℃ 2/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥7,600 | ￥12,200 |
| ATW80-0100-75H | " | " | L＝75mm×φ11(12) | " | ￥7,600 | ￥12,200 |
| ATW80-0100-100H | " | " | L＝100mm×φ11(12) | " | ￥7,600 | ￥12,200 |
| ATW80-0100-150H | " | " | L＝150mm×φ11(12) | " | ￥9,400 | ￥14,000 |
| ATW80-0100-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,000 |
| ATW100-0100-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,200 | ￥12,800 |
| ATW100-0100-75H | " | " | L＝75mm×φ11(12) | " | ￥8,200 | ￥12,800 |
| ATW100-0100-100H | " | " | L＝100mm×φ11(12) | " | ￥8,200 | ￥12,800 |
| ATW100-0100-150H | " | " | L＝150mm×φ11(12) | " | ￥10,200 | ￥14,800 |
| ATW100-0100-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,800 |
0～120℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-0120-50H | φ80 | 0～120℃ 2/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥8,000 | ￥12,600 |
| ATW80-0120-75H | " | " | L＝75mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-0120-100H | " | " | L＝100mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-0120-150H | " | " | L＝150mm×φ11(12) | " | ￥10,000 | ￥14,600 |
| ATW80-0120-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,600 |
| ATW100-0120-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-0120-75H | " | " | L＝75mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-0120-100H | " | " | L＝100mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-0120-150H | " | " | L＝150mm×φ11(12) | " | ￥10,600 | ￥15,200 |
| ATW100-0120-200H | " | " | L＝200mm×φ11(12) | " | － | ￥15,200 |
0～150℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-0150-50H | φ80 | 0～150℃ 2/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥8,000 | ￥12,600 |
| ATW80-0150-75H | " | " | L＝75mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-0150-100H | " | " | L＝100mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-0150-150H | " | " | L＝150mm×φ11(12) | " | ￥10,000 | ￥14,600 |
| ATW80-0150-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,600 |
| ATW100-0150-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-0150-75H | " | " | L＝75mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-0150-100H | " | " | L＝100mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-0150-150H | " | " | L＝150mm×φ11(12) | " | ￥10,600 | ￥15,200 |
| ATW100-0150-200H | " | " | L＝200mm×φ11(12) | " | － | ￥15,200 |
-10～50℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-1050-50H | φ80 | -10～50℃ 1/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥8,000 | ￥12,600 |
| ATW80-1050-75H | " | " | L＝75mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-1050-100H | " | " | L＝100mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-1050-150H | " | " | L＝150mm×φ11(12) | " | ￥10,000 | ￥14,600 |
| ATW80-1050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,600 |
| ATW100-1050-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-1050-75H | " | " | L＝75mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-1050-100H | " | " | L＝100mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-1050-150H | " | " | L＝150mm×φ11(12) | " | ￥10,600 | ￥15,200 |
| ATW100-1050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥15,200 |
-20～50℃保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-2050-50H | φ80 | -20～50℃ 1/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥8,000 | ￥12,600 |
| ATW80-2050-75H | " | " | L＝75mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-2050-100H | " | " | L＝100mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-2050-150H | " | " | L＝150mm×φ11(12) | " | ￥10,000 | ￥14,600 |
| ATW80-2050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,600 |
| ATW100-2050-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-2050-75H | " | " | L＝75mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-2050-100H | " | " | L＝100mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-2050-150H | " | " | L＝150mm×φ11(12) | " | ￥10,600 | ￥15,200 |
| ATW100-2050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥15,200 |
-30～50℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-3050-50H | φ80 | -30～50℃ 1/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥8,000 | ￥12,600 |
| ATW80-3050-75H | " | " | L＝75mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-3050-100H | " | " | L＝100mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-3050-150H | " | " | L＝150mm×φ11(12) | " | ￥10,000 | ￥14,600 |
| ATW80-3050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,600 |
| ATW100-3050-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-3050-75H | " | " | L＝75mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-3050-100H | " | " | L＝100mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-3050-150H | " | " | L＝150mm×φ11(12) | " | ￥10,600 | ￥15,200 |
| ATW100-3050-200H | " | " | L＝200mm×φ11(12) | " | － | ￥15,200 |
-20～100℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | 真ちゅう保護管付 価格（税抜き） |
SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|---|
| ATW80-20100-50H | φ80 | -20～100℃ 2/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥8,000 | ￥12,600 |
| ATW80-20100-75H | " | " | L＝75mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-20100-100H | " | " | L＝100mm×φ11(12) | " | ￥8,000 | ￥12,600 |
| ATW80-20100-150H | " | " | L＝150mm×φ11(12) | " | ￥10,000 | ￥14,600 |
| ATW80-20100-200H | " | " | L＝200mm×φ11(12) | " | － | ￥14,600 |
| ATW100-20100-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-20100-75H | " | " | L＝75mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-20100-100H | " | " | L＝100mm×φ11(12) | " | ￥8,600 | ￥13,200 |
| ATW100-20100-150H | " | " | L＝150mm×φ11(12) | " | ￥10,600 | ￥15,200 |
| ATW100-20100-200H | " | " | L＝200mm×φ11(12) | " | － | ￥15,200 |
0～200℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|
| ATW80-0200-50H | φ80 | 0～200℃ 2/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥14,200 |
| ATW80-0200-75H | " | " | L＝75mm×φ11(12) | " | ￥14,200 |
| ATW80-0200-100H | " | " | L＝100mm×φ11(12) | " | ￥14,200 |
| ATW80-0200-150H | " | " | L＝150mm×φ11(12) | " | ￥16,200 |
| ATW80-0200-200H | " | " | L＝200mm×φ11(12) | " | ￥16,200 |
| ATW100-0200-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥14,600 |
| ATW100-0200-75H | " | " | L＝75mm×φ11(12) | " | ￥14,600 |
| ATW100-0200-100H | " | " | L＝100mm×φ11(12) | " | ￥14,600 |
| ATW100-0200-150H | " | " | L＝150mm×φ11(12) | " | ￥16,600 |
| ATW100-0200-200H | " | " | L＝200mm×φ11(12) | " | ￥16,600 |
0～250℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|
| ATW80-0250-50H | φ80 | 0～250℃ 5/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥15,400 |
| ATW80-0250-75H | " | " | L＝75mm×φ11(12) | " | ￥15,400 |
| ATW80-0250-100H | " | " | L＝100mm×φ11(12) | " | ￥15,400 |
| ATW80-0250-150H | " | " | L＝150mm×φ11(12) | " | ￥17,400 |
| ATW80-0250-200H | " | " | L＝200mm×φ11(12) | " | ￥17,400 |
| ATW100-0250-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥15,800 |
| ATW100-0250-75H | " | " | L＝75mm×φ11(12) | " | ￥15,800 |
| ATW100-0250-100H | " | " | L＝100mm×φ11(12) | " | ￥15,800 |
| ATW100-0250-150H | " | " | L＝150mm×φ11(12) | " | ￥17,800 |
| ATW100-0250-200H | " | " | L＝200mm×φ11(12) | " | ￥17,800 |
0～300℃ 保護管付（配管用）
| 製品No. | 目盛板 | 目盛範囲 | 感温部寸法 ※4 | 取付ネジ ※1 | SUS304保護管付 価格（税抜き） |
|---|---|---|---|---|---|
| ATW80-0300-50H | φ80 | 0～300℃ 5/1 | L＝50mm×φ11(12) | 標準：R1/2 | ￥15,400 |
| ATW80-0300-75H | " | " | L＝75mm×φ11(12) | " | ￥15,400 |
| ATW80-0300-100H | " | " | L＝100mm×φ11(12) | " | ￥15,400 |
| ATW80-0300-150H | " | " | L＝150mm×φ11(12) | " | ￥17,400 |
| ATW80-0300-200H | " | " | L＝200mm×φ11(12) | " | ￥17,400 |
| ATW100-0300-50H | φ100 | " | L＝50mm×φ11(12) | " | ￥15,800 |
| ATW100-0300-75H | " | " | L＝75mm×φ11(12) | " | ￥15,800 |
| ATW100-0300-100H | " | " | L＝100mm×φ11(12) | " | ￥15,800 |
| ATW100-0300-150H | " | " | L＝150mm×φ11(12) | " | ￥17,800 |
| ATW100-0300-200H | " | " | L＝200mm×φ11(12) | " | ￥17,800 |
- ※1 標準はR1/2ネジ付保護管式。他のネジ仕様は別途見積もりいたします。（R3/8、R3/4等）
- ※2 保護管の他の材質は別途見積もりいたします。（SUS316等）
- ※3 保護管は溶接です。くりぬきは別途お見積りいたします。
- ※4 （ ）内の数値はSUS304の保護管の径です。
